KAPSLINGSKLASS
Motorerna är helkapslade, fläktkylda och med
kapslingsklass IP55.
ISOLERING
Motorerna är utförda enligt isolationsklass F men
utnyttjas endast till den temperaturgräns som
gäller för klass B. Denna temperaturreserv ger
motorerna ökad livslängd och hög driftsäkerhet.
SPÄNNING
Standard 3-fasmotorerna är gjorda för
230 / 400V ±10%, 50Hz till och med 3 kW och
400 / 690V ±10 %, 50Hz från 4 kW och uppåt.
Andra spänningar går att få på beställning.
Motorerna kan användas till 60Hz, vilket även
är stämplat på skylten.
SMÖRJNING OCH LAGER
Lager med C3-glapp. Motorer i storlek 63–160
har täta lager vilket gör att de kan betraktas som livstidssmorda. Motorer i storlek
180–355 är försedda med smörjnipplar för
eftersmörjning. Motorerna är förberedda för
SPM-nipplar. Som standard används lager
från SKF med fett Mobile Polyrex EM på alla
gjutjärnsmotorer (typ T4C).
MEKANISKT UTFÖRANDE

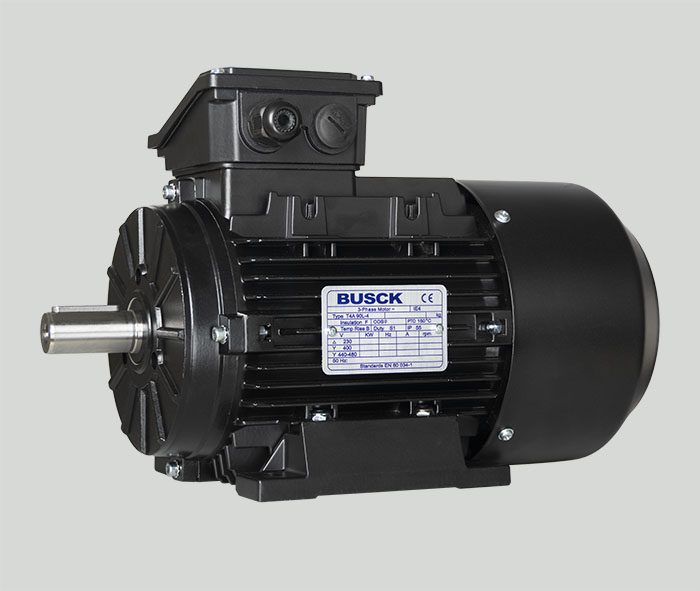

Typ T4A är tillverkad i aluminium och har lösa
fötter som kan sättas på valfri sida. Typ T4C
är tillverkad i gjutjärn med kopplingsdosan på
toppen. T4C i storlek 160–280 har avtagbara
fötter. Motorerna har dräneringspluggar som
enkelt kan tas ur för att förhindra att kondensvatten samlas i motorn. Typ T4C har FL-flänsar
på kopplingsdosan. Typ T4A har i fotutförande
v-ringstätningar runt axel. Övriga byggformer
har radialtätningar. Aluminiummotorerna är
pulverlackerade och gjutjärnsmotorerna är målade med tvåkomponentslack i standardkulören
svart RAL 9005.
TERMISKA SKYDD
Typ T4A storlek 80–132 har termokontakter
som standard. T4A160 har termistorer som
standard. T4C i storlek 160–355 har som standard termistorer i lindningen. För termistorer
krävs ett utlösningsrelä. Detta finns för matningsspänning 230 eller 400V.
MÅTT OCH RESERVDELAR
Mått och reservdelar är desamma som för
Busck T3A/T3C standardmotorer. Se sida 21
för måttskisser och sida 23 för reservdelar.
